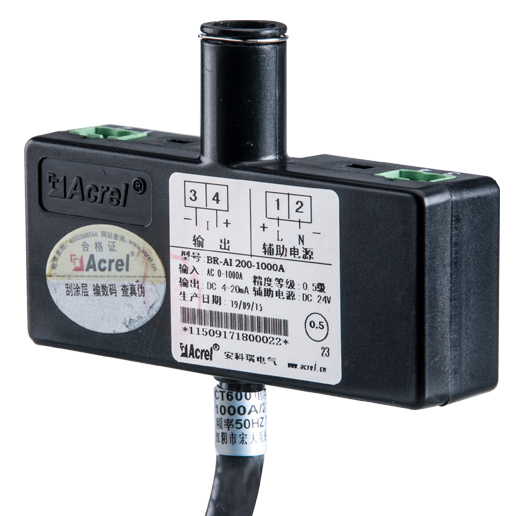

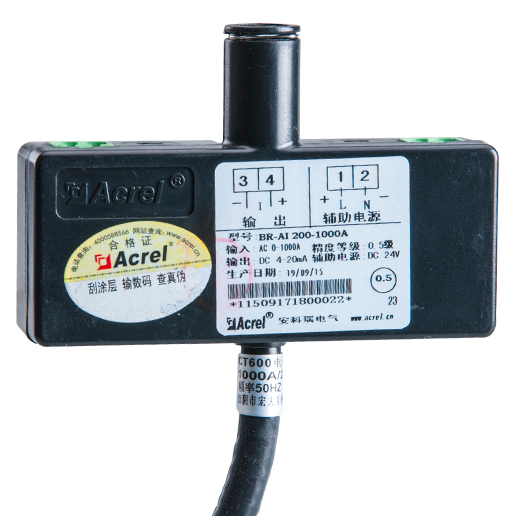

BR系列罗氏线圈变送器

QQ：2881392115

QQ：3008242738

QQ：2880157854

QQ：2881300895

产品中心

电量传感器 > BR系列罗氏线圈变送器

产品简介

技术参数

功能介绍

外形尺寸

产品报价

应用范围：

适用于冶金、电镀、焊接等领域。

订货范例：

具体型号：BR-AI

技术要求：输入电流AC1000A；输出DC4-20mA；准确级0.5；长度350mm。

通讯协议：无

辅助电源：DC24V

技术参数		指标
输入信号		AC200A～20kA
输出	标称值	DC4-20mA
	负载电阻	≤500Ω
	输出纹波	输出纹波峰峰值 ≤ 100mV
工作电源		DC24V 允许范围21.6 V～26.4V
功耗		≤0.5W
准确级		0.5级
温度漂移系数		≤200ppm
响应时间		≤500mS
安装方式		支架固定

型号	功能	长度（mm）	输入电流范围
BR-AI	采用真有效值测量，隔离变送输出4-20mA	350	AC200-1000A

		370	AC1200-2000A

		450	AC2500-6300A

		600	AC8000-20000A

功能：

BR系列产品应用电磁感应原理，对电网中的交流大电流进行实时测量，采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。

外形尺寸

接线方式

安装示意
